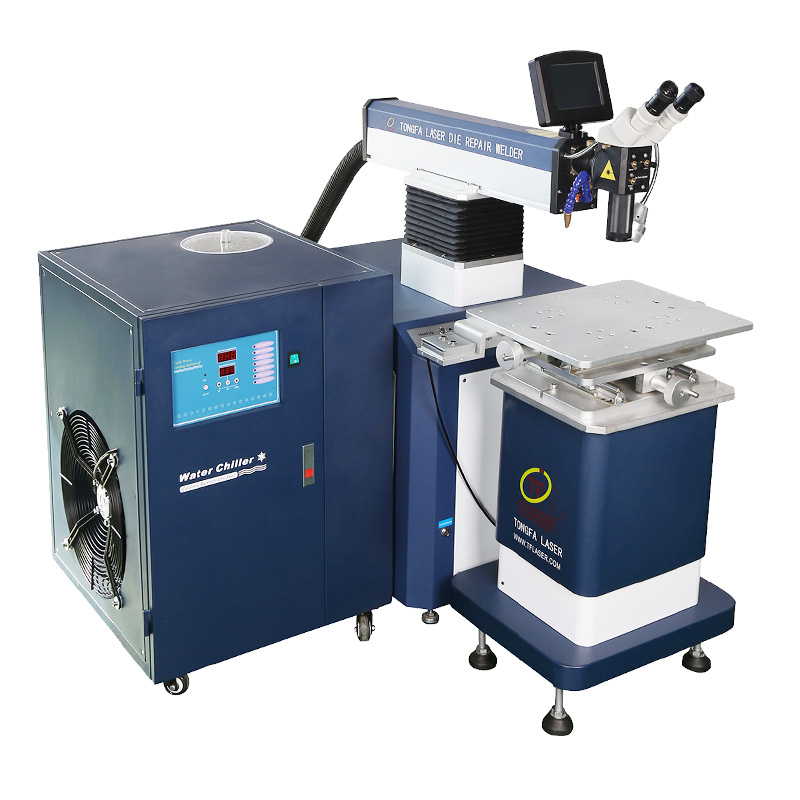

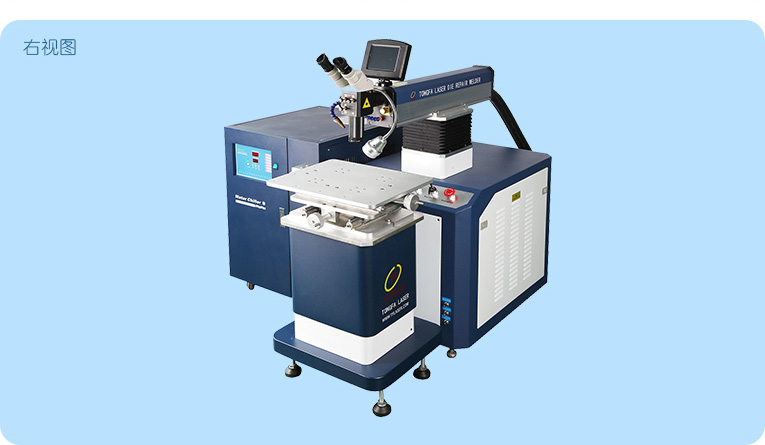

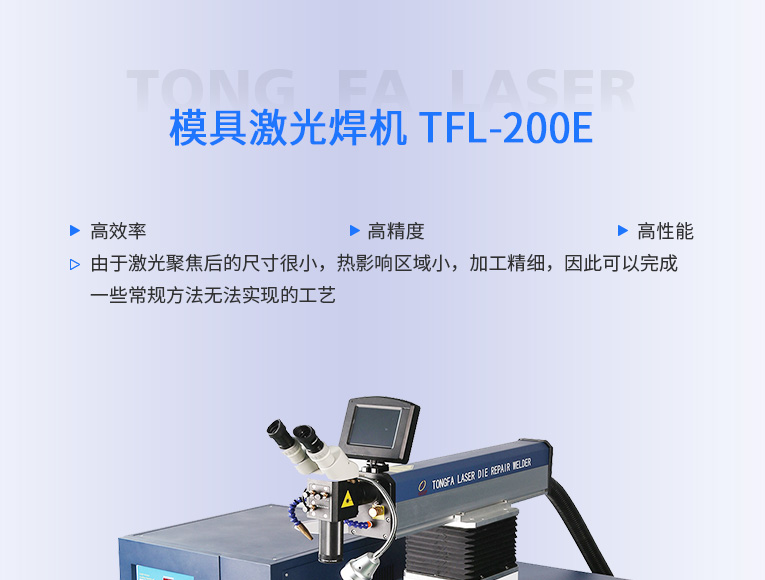

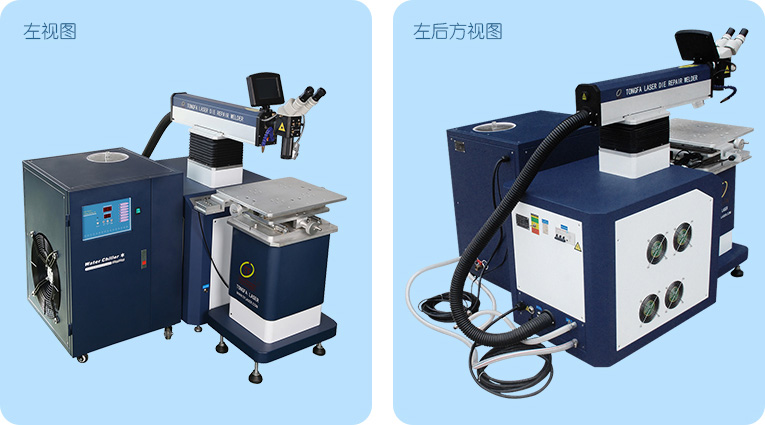

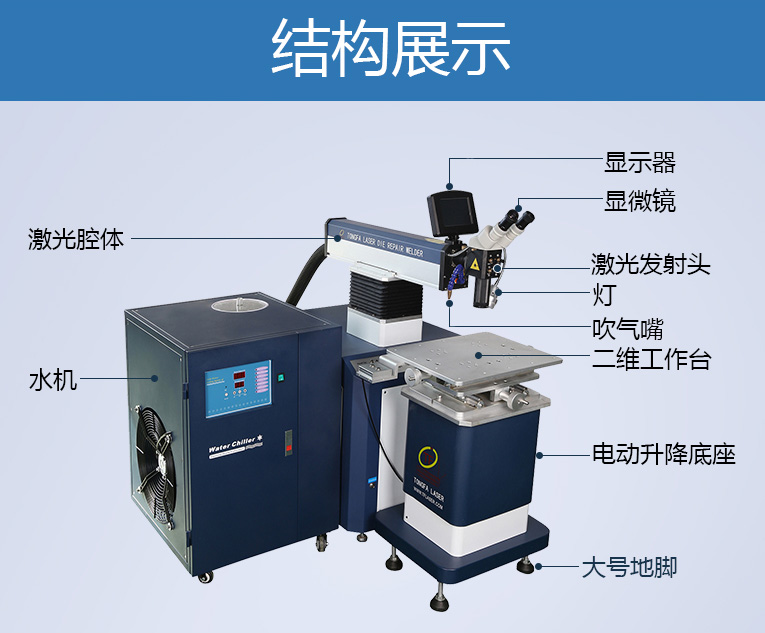

通發激光專為出口海外量身定制的TFL-200E精密模具激光焊機，時尚的形設計，定制英文界面，是高端客戶優先選用的模具激光焊機機型，設備遠銷海外20余個國家，受到客戶一致的贊譽。
分享至：
TFL-200E出口型模具激光焊機加工樣品圖
模具鑲件精密激光焊接

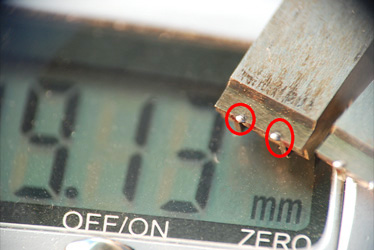

模具精密鑲件利角無損傷激光修復

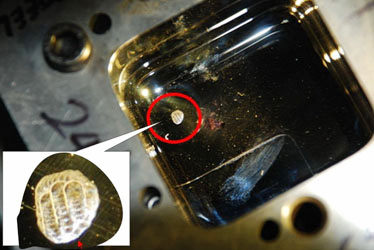

鏡面模具激光燒焊

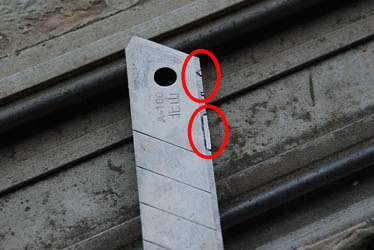

超薄刀口精密激光補焊

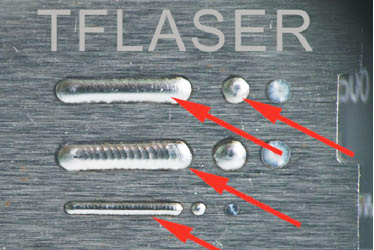

多參數切換適合熔化不同焊絲

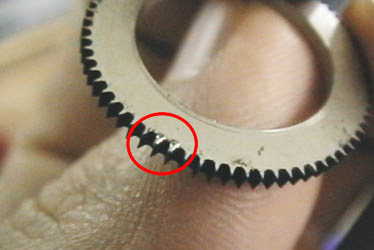

精密零件激光修復
模具激光焊接機加工原理
激光加工的原理:由激光發生器發出的激光經過一系列的處理，經透鏡聚焦后將能量高 度集中在一個 很小的范圍，如果被加工的材料對該激光的吸收較好，那么被照射區域的材料就會因為吸收了激光 的能量而迅速升溫。根據材料性質的不同（如熔點、沸點、產生化學變化的溫度），工件將會發生 一系列的物理或化學變化，比如融化、氣化、生成氧化物、變色等等。這就是激光加工的原理。
加工模式先進，效率高
和傳統的機械加工相比，聚焦后的激光就像極細的無形刀具一般，將物體局部區域的表面 逐點逐點的“燒”掉，它的特點在于不與工件接觸，不產生機械擠壓或機械應力，因此 不會改變被加工物品的物理性能；由于激光聚焦后的尺寸很小，熱影響區域小，加工 精細，因此，可以完成一些常規方法無法實現的工藝。
應用范圍
出口型模具激光焊機是通發激光公司專門為出口國外客戶使用而設計的系列機型TFL-200E,適用于各類精密注塑模具、壓鑄模具等模具激光修補焊接；同時也適合鑄件沙孔激光修補、模具崩缺激光修復、過切加工等的激光修補；各類金屬結構件、金銀首飾的激光焊接加工。
精密電源
采用充電、放電分開設計模式，降低干擾，工作性能進一步提高。
核心激光器
采用進口陶瓷，漫反射、耐腐蝕
雙層臺階設計，換燈洗腔更便捷
鍍金燈夾頭，導電優良不發熱

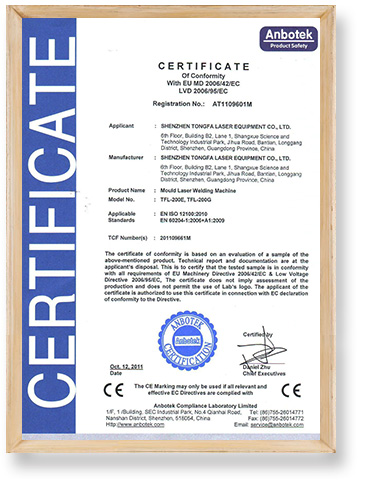

歐盟CE認證號:AT1109601M和液晶防護光閘專利
專利防閃眼液晶光閘 專利號：ZL201220267409.6
自主專利：激光同步液晶光閘裝置
保護操作人員眼鏡不受激光刺激
平行光路顯微鏡
平行光路高清顯微鏡照片
雙目瞳孔距離可調，可轉向觀察
附件與耗材
 通發模具激光焊機保護鏡片 配件描述：模具激光焊機在使用過程中，經常會出現融化時鐵水飛濺到激光鏡頭上的現象，本鏡片起到了保護內部聚焦鏡片的作用，如果出現保護鏡片上粘附鐵水過多影響激光功率的時候，需要更換本鏡片。 |
 模具激光焊機焊絲筆 配件描述：本激光焊絲筆帶有鎖頭，可以鎖住0.3-0.6的焊絲，特別針對深孔深槽等不易手持焊絲補焊的情況下，焊絲筆起到了穩定焊絲的作用，是模具激光修補不可缺少的工具。 |
|
 模具激光焊機腳踏開關 配件描述：在使用激光焊機時，針對不同情況，會連續不斷的踩、放激光控制腳踏，長時間使用會造成腳踏開關的老化或失靈，發現失靈時，考慮更換此腳踏開關。 |
 進口模具激光焊絲 耗材描述：本系列激光焊絲，為德國原裝進口，由密封塑料筒包裝，主要針對要求較高的模具激光補焊，可滿足鏡面模具類，氮化模具類、高硬度模具等模具的激光燒焊。 |
|
 通發模具激光焊絲 耗材描述：本系列激光焊絲，采用進口模具焊絲進行拉細加工而成，分不同材質，可滿足大多數模具的激光補焊質量，性價比高。 |
 模具激光焊機燈泡 耗材描述：照明燈泡在使用一段時間后，由于燈泡的壽命，會出現老化或損壞，需要及時更換。 |
富港電子有限公司隸屬正崴集團，公司占地1600畝，于2002年投巨資興建，現有員工近萬人，全部完工后預計可容納5萬余人，公司綠化完善、環境優美。公司主要從事藍牙耳機、手機、汽車組件等消費型電子產品及其零組件之制造，如顯示模塊（液晶顯示模塊、攝像鏡頭模塊），筆記本計算機用電池包，連接線、注塑件等研發、制造。
富來塑料精工（中山）有限公司是日本PLASESS集協和所屬的一家子公司。公司現有員工9000多人，經營范圍包括辦公設備、汽車、電子等塑料模具的設計制作。及附屬的零件加工，夾具的設計制作。公司自成立以來，日本總部對它進行了重新定位，從管理、設備等方面加大了對它的投入。同時在香港專門注冊成立了一家注塑模具公司，負責本公司的注塑模具設計及制造訂單業務。公司計劃在三年內躋身模具生產商的前列。
理光蘇州分公司引進通發激光TFL-200E模具激光燒焊機主要用于打印機精密注塑模具的激光修復，打印機精密注塑模具的激光補焊，打印機外殼塑料模具激光焊補。
理光株式會社（株式會社リコー，Ricoh Company, Ltd.）是日本著名的辦公設備及光學機器制造商、世界五百強企業。理光株式會社主要產品包括影印機、傳真機、打印機等文儀器材，文檔解決方案、輕便型數碼相機，已在全球150個國家和地區擁有分支機構。
技術參數:
|
型號 |
TFL-200E |
|
激光波長 |
1064nm |
|
聚光腔反射體 |
進口陶瓷聚光腔 |
|
激光功率 |
200W |
|
脈沖寬度 |
0-20ms |
|
激光頻率 |
0-50Hz |
|
光斑調節范圍 |
0.3-2mm |
|
冷卻系統 |
1.5p一體式 |
|
工作臺行程 |
125×100mm |
|
工作臺底座最大承重 |
150KG |
|
額定功效 |
6/6.5KW |
|
電力需求 |
標準三相380v±5%/50Hz/20A 可選單相220V |
|
外型尺寸 |
主機：500×1200×1280mm 冷水機：540×650×780mm |
市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水）。
防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)?，光斑質量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。
減少灰塵：因為激光設備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境
環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因為激光電源部分，功率很高，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因為激光晶體、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）
環境濕度：不高于80% 。因為焊機電源打開后，激光晶體就會持續的被冷卻系統冷卻，因為冷卻水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。
較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
